Zgrzewarka doczołowa ZHCN-E

Półautomatyczna z elektroniczną tabelą parametrów zgrzewania




Informacje ogólne

Zgrzewarki doczołowe półautomatyczne typu ZHCN-E służą do zgrzewania rur i kształtek z tworzyw termoplastycznych (PE, PP, PB, PVDF) w zakresie średnic od 50-1200mm. Sterowanie wszystkimi podzespołami urządzenia odbywa się z poziomu zasilacza hydraulicznego typu UHEN-2,5 PLUS, w którym na stałe zainstalowany jest rejestrator zgrzewów, umożliwiający sterowanie zgrzewarką, kontrolę i prezentację prowadzonych czynności, dzięki komunikatom pojawiającym się na wyświetlaczu. Program sterujący kontroluje operatora i zapobiega przed popełnieniem błędów (np. złe nastawienie cisnienia, rozpoczęcie zgrzewania, zanim płyta uzyskała wymaganą temperaturę itd.). Zgrzewarki ZHCN-E mają funkcję automatyzacji części procesu zgrzewania.
Oprogramowanie do wydruków kompatybilne z Windows wersji: Vista, 7, 8, 8.1, 10

Parametry zgrzewania

W zgrzewarkach typu ZHCN-E, po wprowadzeniu do jednostki sterującej parametrów rury i wyznaczeniu ciśnienia wleczenia program sterujący oblicza wszystkie wymagane wartości i prowadzi operatora przez cały proces krok po kroku.

Płyta grzejna PGEN

Sterowanie temperaturą płyty grzejnej odbywa się z poziomu zasilacza hydraulicznego, a dioda umieszczona na puszce płyty grzejnej informuje o tym, czy płyta osiągnęła wymaganą temperaturę. Dokładną wartość temperatury płyty grzejnej można śledzić na wyświetlaczu zasilacza hydraulicznego.

Możliwość automatyzacji części procesu

Zgrzewarki typu ZHCN-E domyślnie pracują w trybie półautomatycznym, podając operatorowi wszystkie wartości, jakich musi przestrzegać, aby wykonany zgrzew był poprawny i nie pozwala przejść do następnego etapu, jeśli etap poprzedni nie został zakończony prawidłowo. Zgrzewarka daje jednak możliwość częściowej automatyzacji pewnych czynności np. automatyczny odjazd i dojazd sań podczas wyciągania płyty grzejnej, czy obniżenie ciśnienia w fazie zgrzewania.

Parametry techniczne zestawu zhcn-e

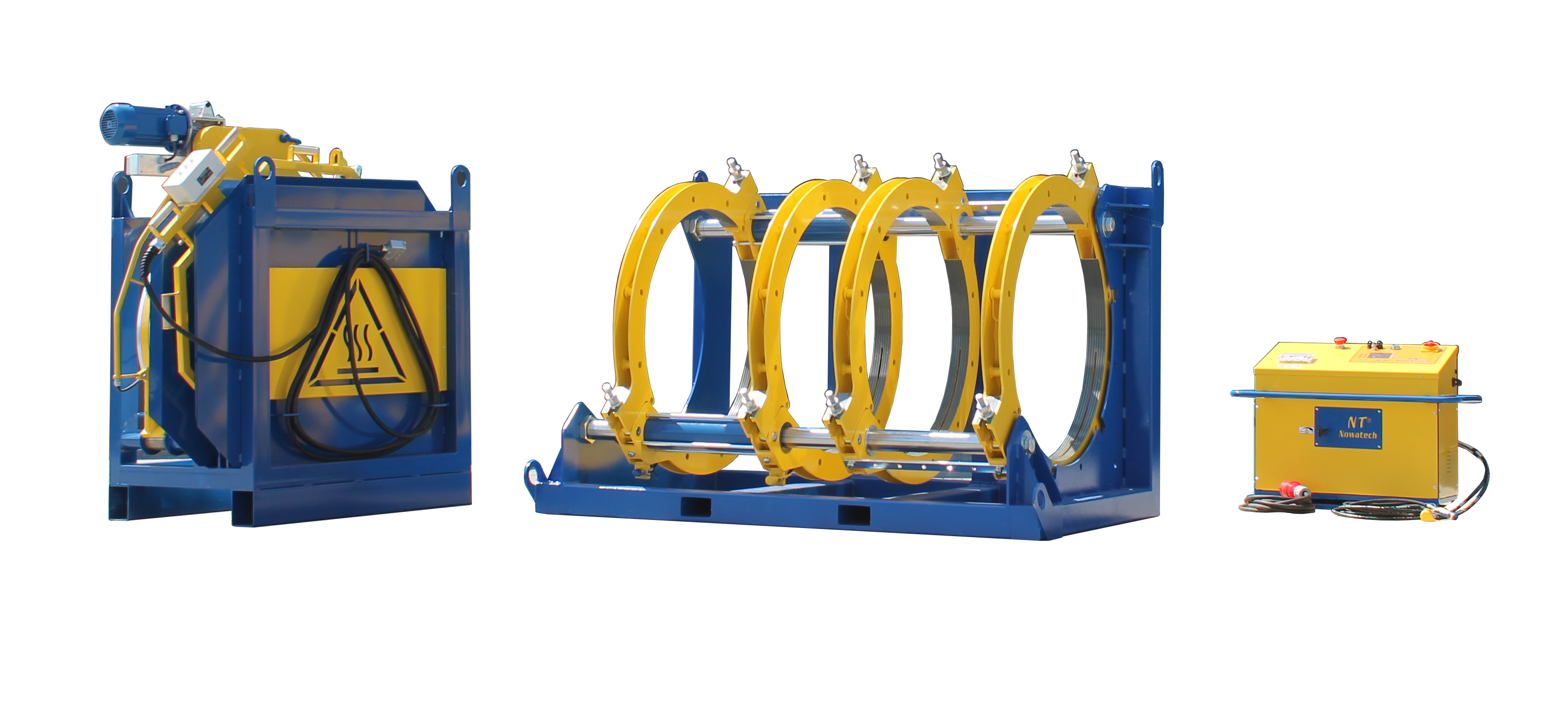

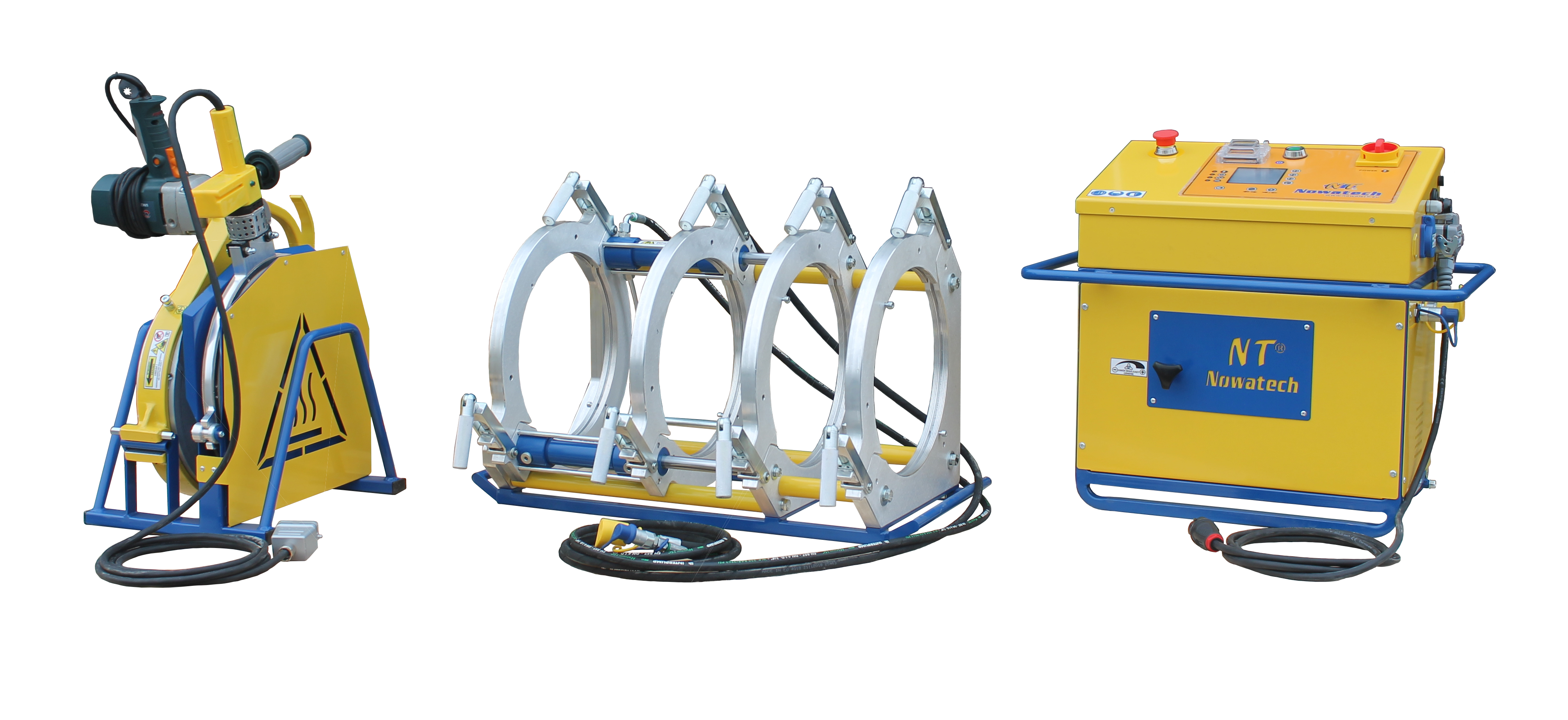

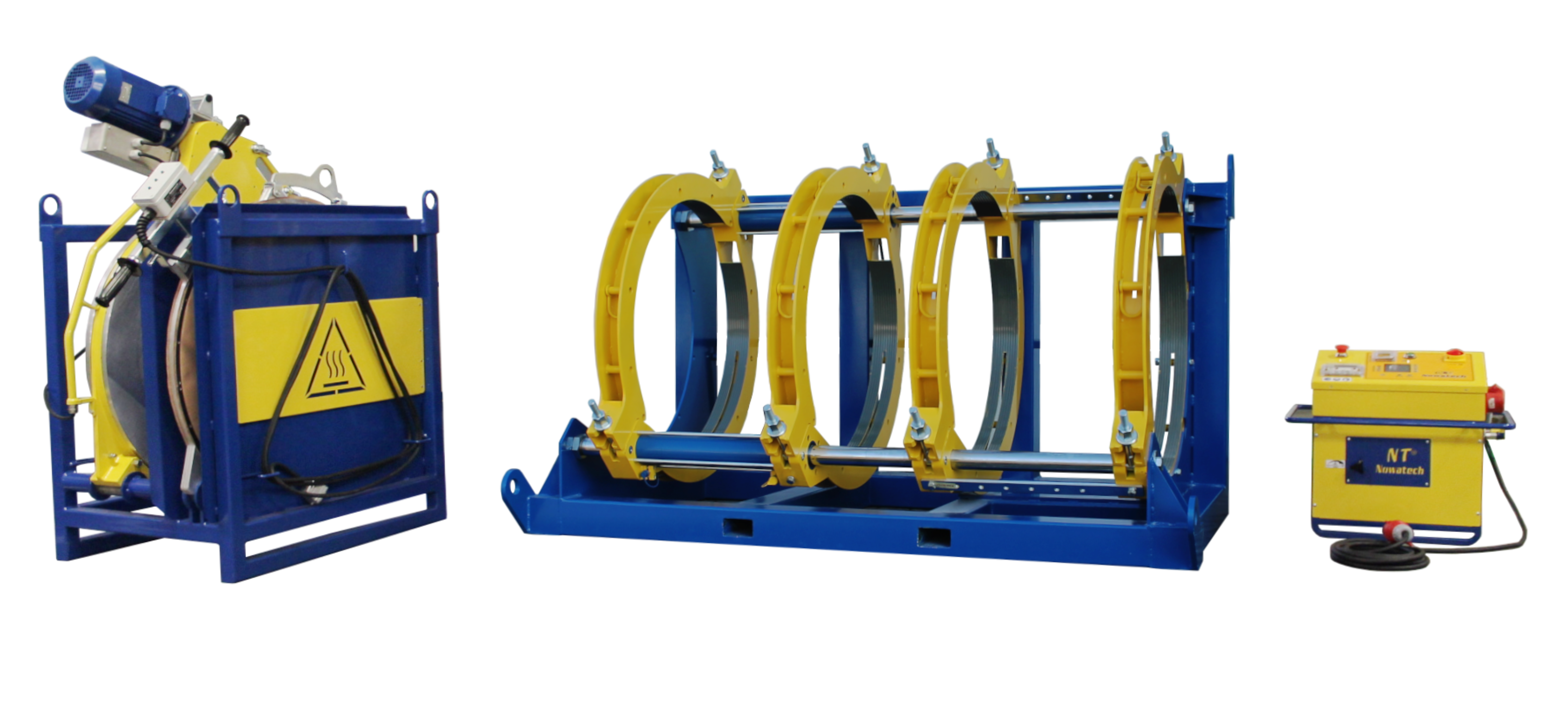

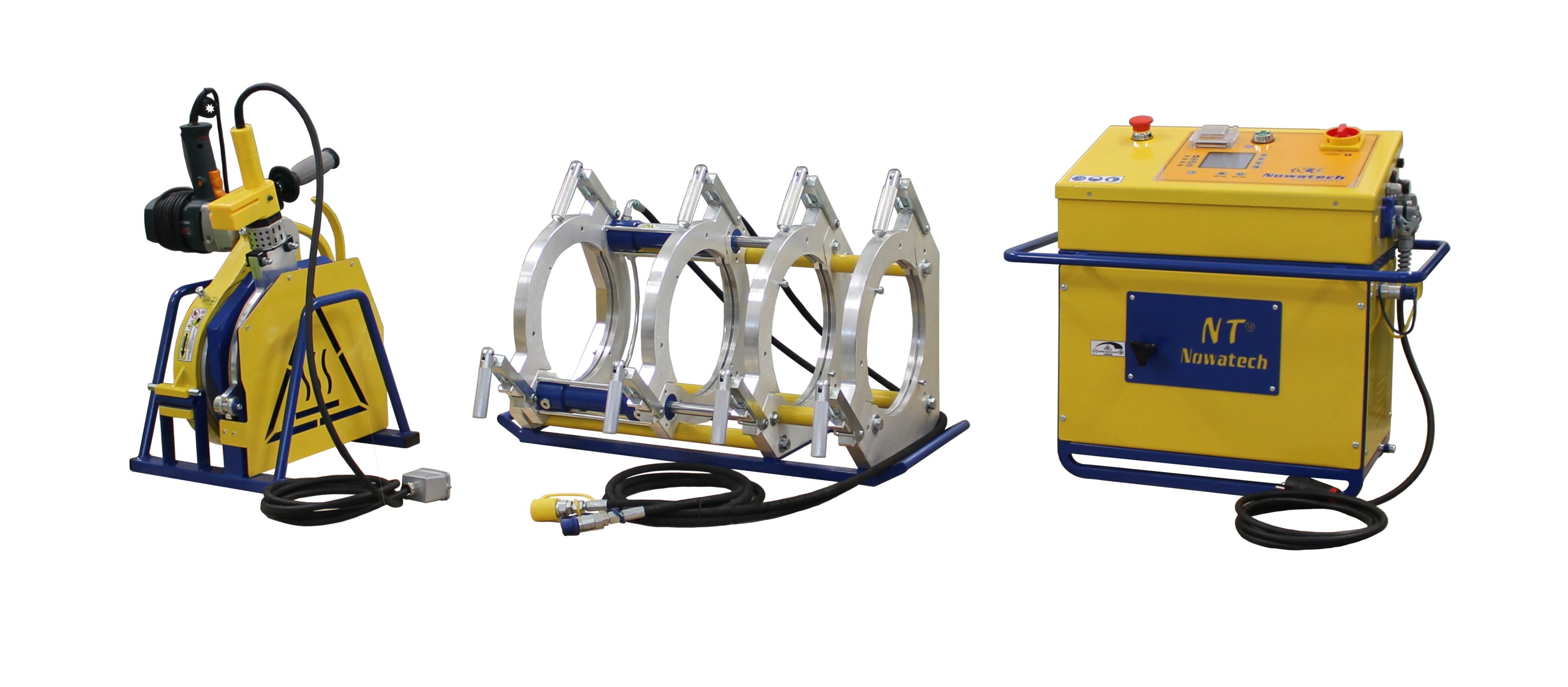

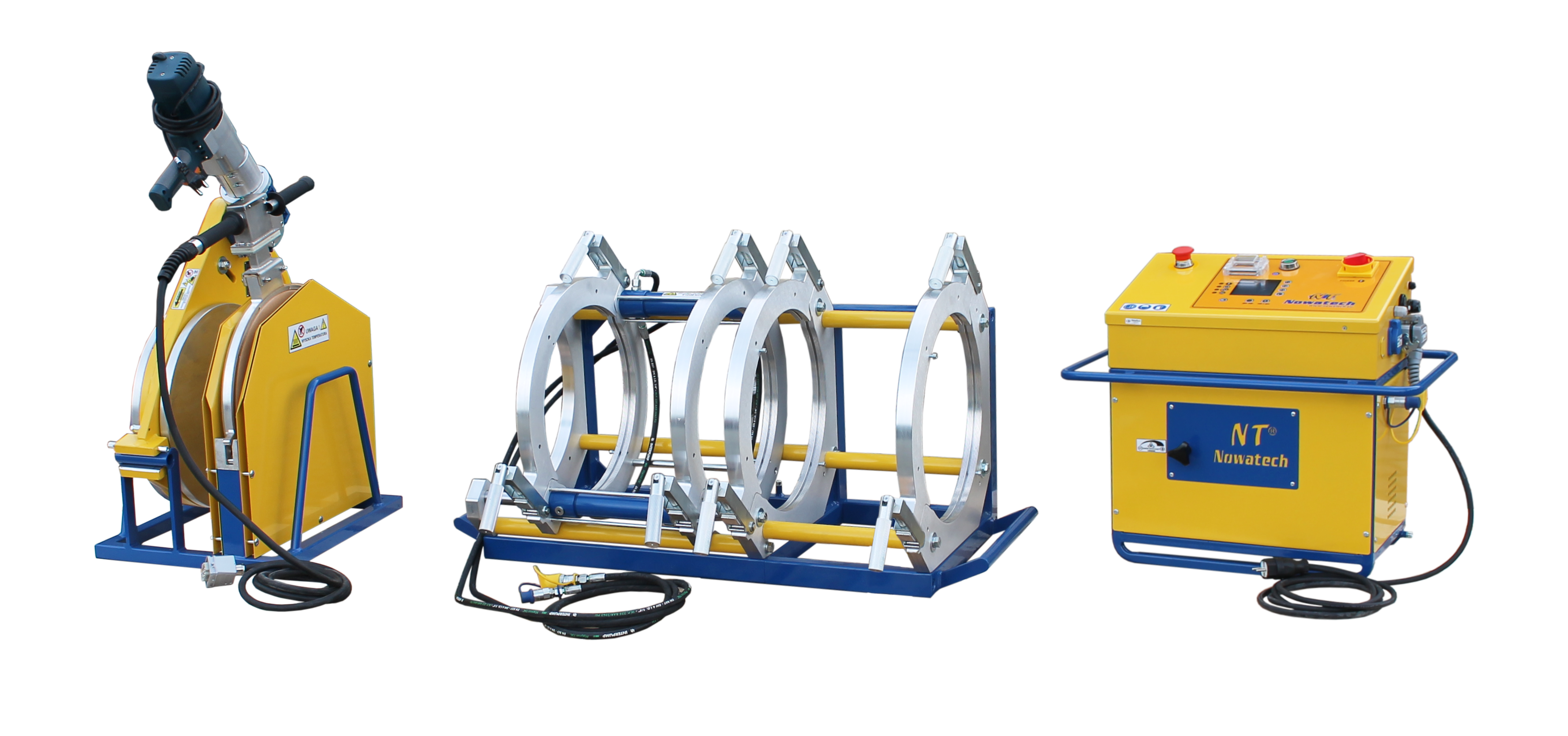

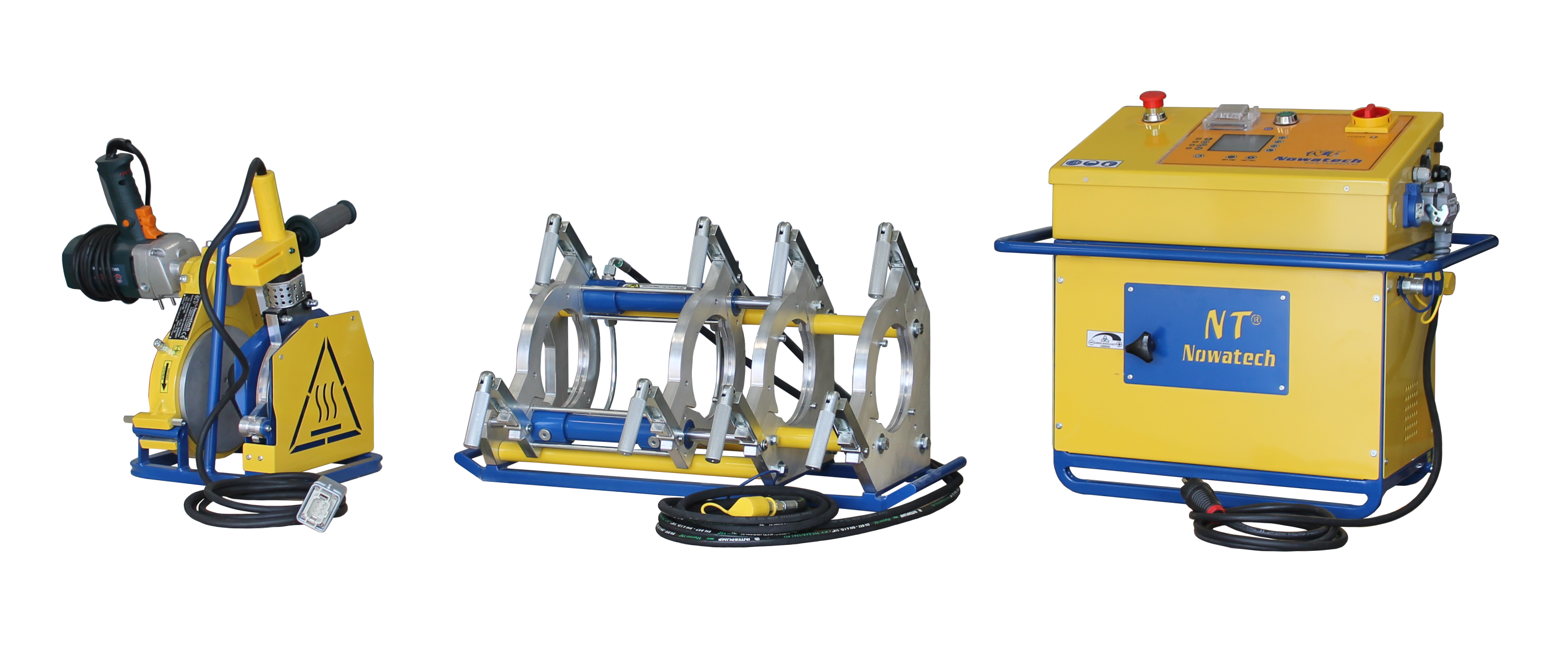

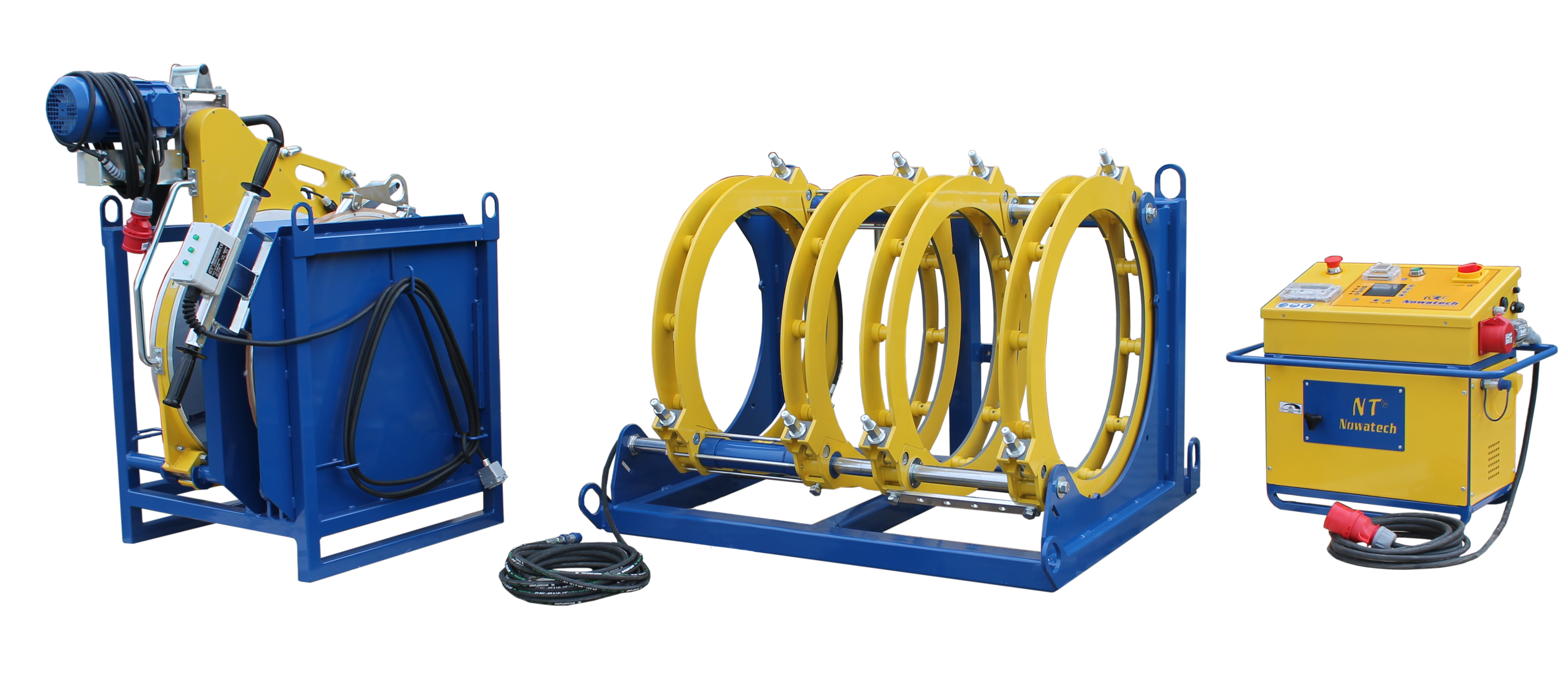

Model ZHCN-160E ZHCN-250E ZHCN-315E ZHCN-400E ZHCN-500E ZHCN-630E ZHCN-800E ZHCN-1000E ZHCN-1200E
Pobierz kartę katalogową
Parametry ogólne
Zakres średnic 50-160
mm 		63-250
mm 		90-315
mm 		110-400
mm		 250-500
mm		 355-630
mm		 500-800
mm		 450-1000
mm		 630-1200
mm
Moc całkowita zestawu 2750 W 3650 W 3850 W 4950 W 5100 W 8650 W 10250 W 19000 W 22000 W
Masa całkowita zestawu 115 kg 139 kg 167 kg 246 kg 327 kg 720 kg 1871 kg 2840 kg 4990 kg
Płyta grzejna
Zasilanie 230V, 50Hz 400V, 50Hz
Moc 1000 W 1900 W 2100 W 3100 W 3800 W 6800 W 8000 W 15000 W 18000 W
Masa 4 kg 6 kg 9 kg 14 kg 18 kg 33 kg 46 kg 100 kg 110 kg
Frezarka
Zasilanie 230V, 50Hz 400V, 50Hz
Moc 1200 W 1200 W 1200 W 1200 W 750 W + reduktor 1100 W + reduktor 1500 W + reduktor 2200 W + reduktor 2200 W + reduktor
Masa 10 kg 15 kg 21 kg 36 kg 57 kg 90 kg 140 kg 250 kg 350 kg
Stojak narzędziowy
Masa 4 kg 6 kg 8 kg 14 kg 18 kg 62 kg 70 kg 190 kg 200 kg
Zasilacz hydrauliczny
Zasilanie 230V, 50Hz 400V, 50Hz
Moc 550 W 750 W 2200 W
Zakres regulacji ciśnienia 0-100 bar 0-160 bar
Masa 47 kg 50 kg 50 kg 50 kg 70 kg
Sterowanie Półautomatyczne
Pamięć 3000 zgrzewów
Język obsługi Polski, angielski, rosyjski, niemiecki
Urządzenie mocująco scalające
Masa własna 36 kg 41 kg 45 kg 80 kg 117 kg 315 kg 765 kg 1050 kg 2950 kg
Wkłady redukcyjne 50, 63, 75, 90, 110, 125, 140 63, 75, 90, 110, 125, 140, 160, 180, 200, 225 90, 110, 125, 140, 160, 180, 200, 225, 250, 280 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355 250, 280, 315, 355, 400, 450 355, 400, 450, 500, 560 500, 560, 630, 710 450, 500, 560, 630, 710, 800, 900 630, 710, 800, 900, 1000
Materiał wykonania wkładów aluminiowe aluminiowe aluminiowe aluminiowe aluminiowe aluminiowe stalowe stalowe stalowe
Masa zestawu wkładów 14 kg 28 kg 38 kg 55 kg 70 kg 170 kg 800 kg 1200 kg 1300 kg
