Informacje ogólne

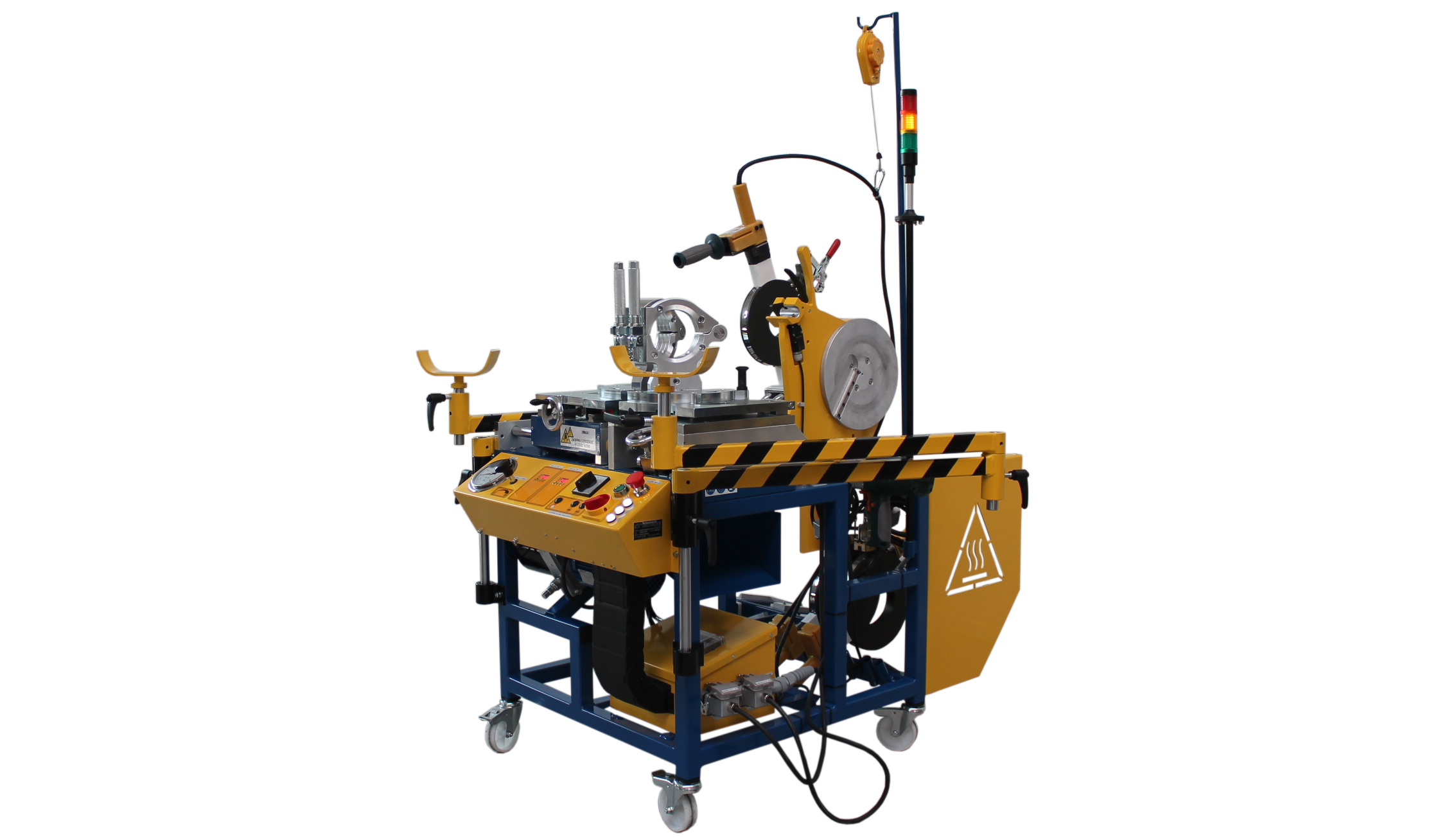

Zgrzewarka doczołowa warsztatowa typu ZHSN-200P służy do prefabrykacji kolan preizolowanych w zakresie średnic 90-200mm. Urządzenie umożliwia zgrzewanie rury osłonowej z PE stanowiącą zewnętrzną warstwę kolana preizolowanego. Urządzenie wykonano w postaci samodzielnego stanowiska.
Do głównych zalet urządzenia należy zaliczyć:
✔ stoły regulowane: lewy w zakresie przód -tył, prawy góra-dół. Rozwiązanie umożliwia precyzyjne ustawienie rur do zgrzewania;
✔ docisk realizowany hydrauliczny, duży czytelny manometr umożliwia precyzyjne ustawienie siły docisku;
✔ 4 płyty grzejne dzielone w zestawie, domykane poprzez zatrzask ręczny;
✔ płynna regulacja położenia płyty względem zgrzewanych rur;
✔ 2 elektroniczne regulatory temperatury zlokalizowane na panelu czołowym zgrzewarki, sterujące nagrzewaniem płyty grzejnej;
✔ stoper i timer wbudowane w regulatory temperatury ułatwiają odmierzanie czasów procesu;
✔ frezarka z napędem elektrycznym;
✔ jarzma wyprofilowane w sposób umożliwiające zgrzewanie krótkich elementów;
✔ płynna nastawa kąta zgrzewania w zakresie 0-45° w jednym segmencie;
✔ system szybkiego ustawiania typowych kątów 0°, 15°, 30°, 45° stopni;
✔ system domykania jarzm bez potrzeby stosowania dodatkowych narzędzi;
✔ podpórki pod zgrzewane elementy płynnie regulowane w trzech płaszczyznach;
✔ opcja dołączenia rejestratora parametrów zgrzewania typ RZEN-2000;
✔ możliwość zaprojektowania i wykonania płyt grzejnych dzielonych wg. ustaleń z zamawiającym;
| Parametry techniczne ZHSN | |||||||||||||||||||||||||||||||||||||||||||||||||
| Typ: | ZHSN-200P | ||||||||||||||||||||||||||||||||||||||||||||||||
| Parametry ogólne | |||||||||||||||||||||||||||||||||||||||||||||||||
| Zakres średnic | do 200 mm | ||||||||||||||||||||||||||||||||||||||||||||||||
| Napięcie [V] | 400 V | ||||||||||||||||||||||||||||||||||||||||||||||||
| Moc zestawu [kW] | 2,2 kW | ||||||||||||||||||||||||||||||||||||||||||||||||
| Masa zestawu [kg] | 240 kg | ||||||||||||||||||||||||||||||||||||||||||||||||
| Zakres ciśnienia zgrzewnania [bar] | 0-40 bar | ||||||||||||||||||||||||||||||||||||||||||||||||
| Maksymalny poziom natężenia dźwięku [dB] | 112 dB | ||||||||||||||||||||||||||||||||||||||||||||||||
